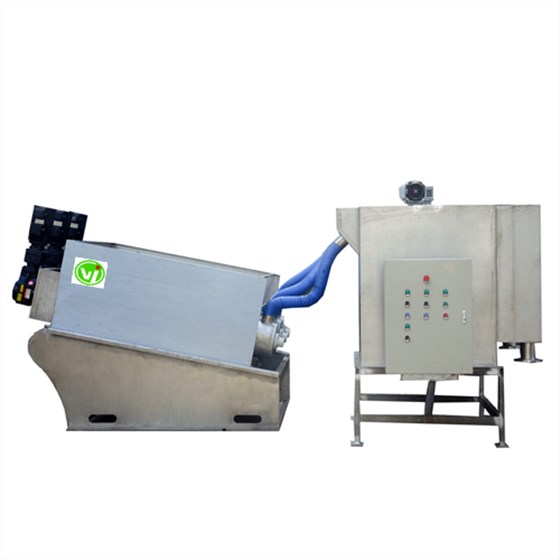

叠螺污泥脱水机现在广泛适用于市政污水厂、屠宰、食品、化工、制药、垃圾渗滤液、焦化废水等的污泥脱水，其组成结构主要是叠螺机脱水主体、絮凝混合槽、滤液槽、喷淋装置和电气控制柜。下面分别做一下介绍：
1.叠螺机脱水主体
叠螺过滤本体由固定环、活动环、螺旋轴、电机减速机、螺杆，垫片和若干本体支撑等组成，固定环通过若干根螺杆将其连接在一起，在固定环之间装有垫片和活动环，固定环和活动环均由耐磨耐腐蚀的材料制作而成，使得整机的寿命较长，螺旋轴穿在固定环和活动环中间，并且活动环空套于螺旋轴上。螺旋轴主要是起到输送、挤压污泥的作用。
2、絮凝混合槽
絮凝混合槽主要用于将污泥与药剂进行充分混合，以形成矾花进入到叠螺主体进行浓缩。在混合槽设有进泥口、溢流口、加药口和放空口，并设有液位调节装置，从而可以调节污泥的进给量。
混合槽可以设置射流泥药混合器，使污泥和药剂快速有效混合。
混合槽内设过滤网，防止直径1cm以上的颗粒物或其他硬质杂质进入过滤本体。
3、滤液槽
污泥实现固液分离后，滤水可以在滤液槽短暂储存，然后通过管路自流排放。
4、喷淋装置
叠螺式污泥脱水机配有自动喷淋装置，喷淋装置由喷淋管及喷嘴组成，喷射范围可覆盖整个叠螺本体；每个喷嘴可更换，喷射角度可调整。
5、电气控制柜

叠螺机电气控制柜主要控制螺旋轴电机减速机、絮凝混合槽搅拌电机和喷淋电磁阀的启停。
